怎么校核活塞杆的稳定性？

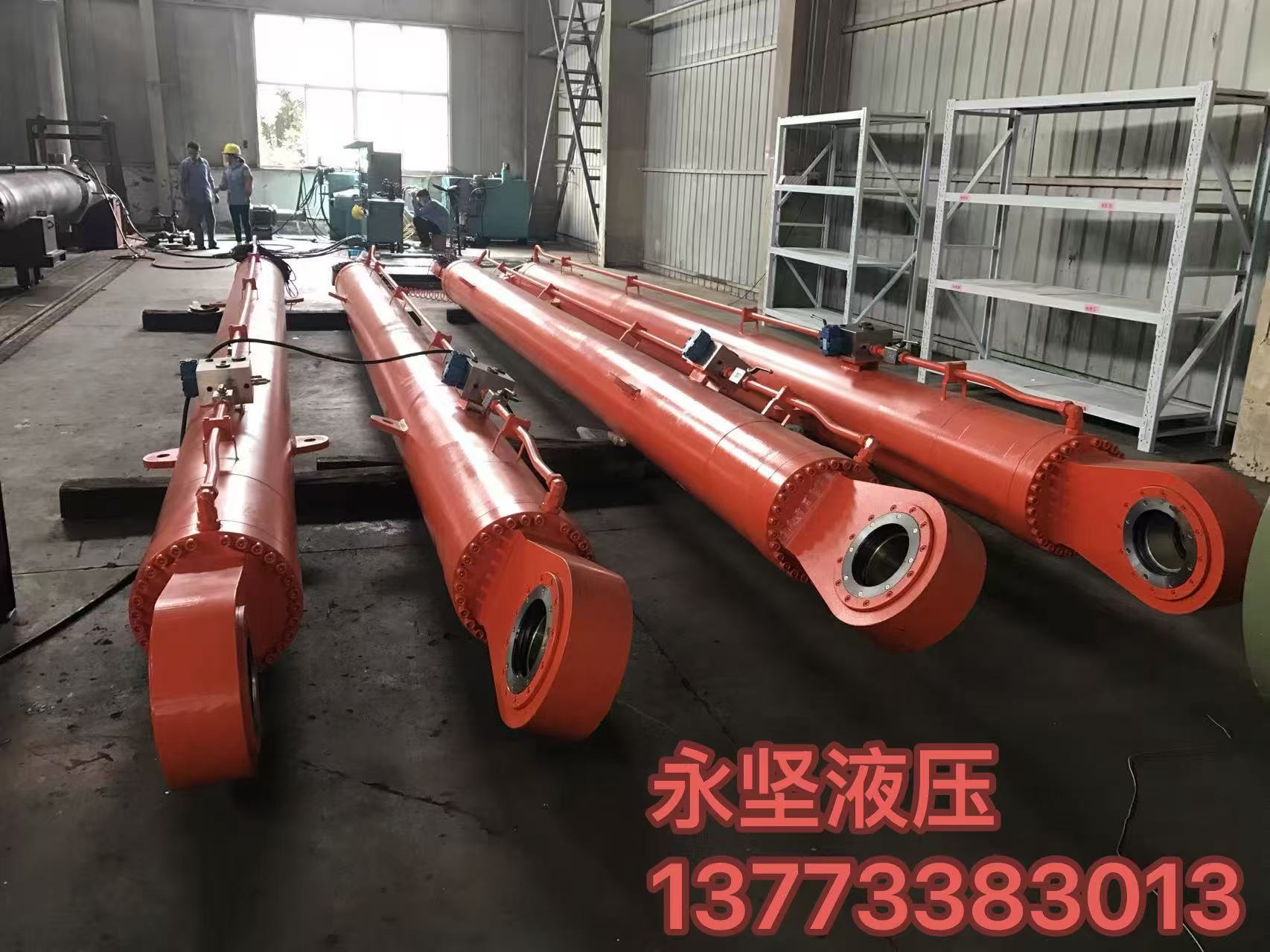

活塞杆的稳定性校核，核心目的是防止其在承受轴向压力时发生纵向弯曲，即“失稳”。这类似于用力按压一根细长的尺子，当力超过一定限度时，尺子会突然弯曲。对于长行程或承受较大压力的活塞杆，稳定性校核至关重要。

整个校核过程遵循一个核心原则：油缸工作时施加在活塞杆上的最大轴向压力（F）必须小于其临界负载（Fk）除以一个安全系数（nk）。

稳定条件： F ≤ Fk / nk

其中，稳定安全系数 nk 通常取 2 ~ 4。

以下是进行稳定性校核的详细步骤：

第一步：确定计算长度 (l) 和末端系数 (ψ₂)

首先需要根据液压缸的实际安装方式来确定活塞杆的计算长度 l 和末端系数 ψ₂。

• 计算长度 (l): 指活塞杆全部伸出后，从活塞支撑点到缸体支撑点之间的距离。

• 末端系数 (ψ₂): 反映了不同支撑方式对压杆稳定性的影响。常见安装方式的末端系数如下表所示：

第二步：计算细长比并选择公式

接下来需要计算活塞杆的细长比，以判断应该使用哪个公式来计算临界负载 Fk。

1. 计算截面最小回转半径 (rk)
   对于实心圆形截面的活塞杆，其计算公式为：
   rk = d / 4
   （其中 d 为活塞杆直径）

2. 计算细长比 (l/rk)
   细长比 = l / rk

3. 选择计算公式
   将计算出的细长比与一个界限值进行比较。这个界限值由材料柔性系数 ψ₁ 和末端系数 ψ₂ 决定。

• 当 l/rk > ψ₁√ψ₂ 时，属于细长杆，应使用欧拉公式。

• 当 l/rk ≤ ψ₁√ψ₂ 时，属于中短粗杆，应使用拉金公式。

• 柔性系数 (ψ₁): 与活塞杆材料有关，例如硬钢可取85。

• 判断条件：

 第三步：计算临界负载 (Fk)

根据上一步的判断，选用相应的公式计算临界负载 Fk。

情况一：使用欧拉公式 (适用于细长杆)

Fk = (π² × E × J) / l²

• E: 材料的弹性模量，对于钢材，E ≈ 2.06 × 10¹¹ N/m² (或 Pa)。

• J: 活塞杆横截面的惯性矩。对于实心圆杆，J = (π × d⁴) / 64。

• l: 计算长度。

情况二：使用拉金公式 (适用于中短粗杆)

Fk = (f × A) / (1 + (a/ψ₂) × (l/rk)²)

• f: 由材料强度决定的实验值。例如，硬钢的 f 约为 4.9 × 10⁸ N/m²。

• A: 活塞杆的横截面积，A = (π × d²) / 4。

• a: 系数，例如硬钢的 a 约为 1/5000。

• 其他符号含义同上。

 第四步：最终校核

完成临界负载 Fk 的计算后，江都永坚进行最终的稳定性判断。

• 计算允许负载： [F] = Fk / nk

• 比较： 将实际工作中的最大轴向压力 F 与允许负载 [F] 进行比较。

• 如果 F ≤ [F]，则活塞杆的稳定性符合要求。

• 如果 F > [F]，则活塞杆不稳定，有失稳风险。此时需要采取措施，如增大活塞杆直径 d、缩短计算长度 l 或改变安装方式以提高末端系数 ψ₂。
