升桥机油缸的工作原理是什么？

升桥机油缸（属于重型工程液压油缸）的工作原理基于 帕斯卡定律（密闭液体中，压力变化能等值传递至各点），通过液压油的压力能转化为机械能，实现活塞的往复直线运动，进而驱动升桥机完成顶升、落梁、横移等关键动作。其核心是 “压力 - 推力 / 拉力” 的能量转换，结合密封结构和控制元件实现精准、稳定的动力输出，具体拆解如下：

一、核心结构与能量转换逻辑

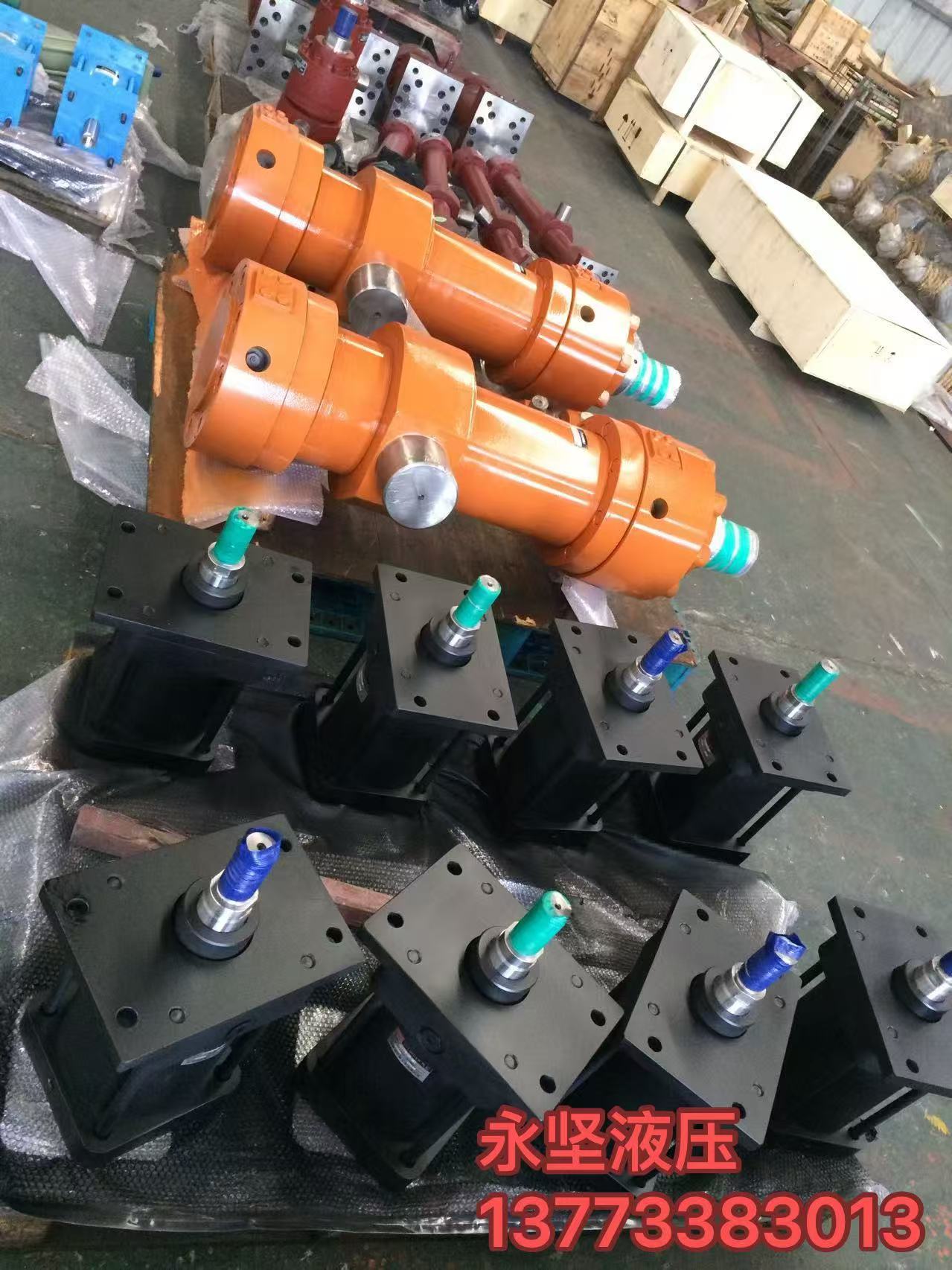

升桥机油缸的基本结构包括 缸筒、活塞、活塞杆、密封件、进出油口、缸底、缸盖 等关键部件，能量转换过程如下：

1. 压力建立：升桥机的液压泵站（动力源）通过电机驱动液压泵，将液压油加压至系统设定压力（通常 16-31.5MPa，适配大载荷需求）；

2. 油液传递：高压液压油通过油管和控制阀组，从油缸的 无杆腔进油口 或 有杆腔进油口 注入缸筒内部；

3. 力的产生：根据帕斯卡定律，液压油的压力作用在活塞的有效面积上，产生轴向推力或拉力：

• 顶升动作（伸缸）：高压油注入 无杆腔（活塞一侧无活塞杆，有效面积 S₁更大），推力 F₁ = 系统压力 P × 无杆腔有效面积 S₁，该推力克服桥梁 / 升桥机自身重量及载荷，推动活塞和活塞杆伸出，实现顶升；

• 回落动作（缩缸）：高压油切换至 有杆腔（活塞一侧有活塞杆，有效面积 S₂ = S₁ - 活塞杆横截面积），拉力 F₂ = 系统压力 P × 有杆腔有效面积 S₂，同时无杆腔的液压油通过回油管路流回油箱，活塞和活塞杆缩回，实现落梁或复位。

二、关键动作的控制逻辑（结合升桥机施工场景）

升桥机油缸的动作需配合升桥机的施工流程，通过控制阀组和传感器实现精准控制，核心场景包括：

1. 单缸独立动作：通过电磁换向阀控制油液流向，实现单个油缸的伸缩，用于调整升桥机局部高度（如水平调平）；

2. 多缸同步动作：升桥机架设桥梁或同步顶升时，需多台油缸协同工作，通过 同步阀、电液比例阀 + PLC 闭环控制 实现：

• 同步阀：强制分配各油缸的液压油流量，保证伸缩速度一致；

• 位移传感器：实时采集各油缸活塞杆伸出长度，反馈至 PLC，PLC 调节比例阀的流量输出，修正同步误差（误差≤±0.5mm），避免桥梁受力不均变形；

3. 任意位置锁定：油缸配备 液压锁（双向液控单向阀），当系统停止供油或意外停电时，液压锁自动关闭油路，锁住缸内液压油，使活塞杆保持在当前位置，防止桥梁坠落或油缸失载，保障施工安全。

三、适配升桥机工况的特殊设计（原理延伸）

升桥机的大载荷、高精度、高安全需求，决定了油缸在原理基础上的特殊优化：

1. 大推力设计：通过增大无杆腔有效面积（加粗缸筒直径）或提高系统压力，实现数千千牛的推力（如 3000kN 级升桥机油缸，缸径可达 320mm 以上），满足桥梁顶升载荷需求；

2. 多级伸缩原理：部分升桥机油缸采用 多级伸缩式结构（多节活塞嵌套），通过 “大腔推大活塞、小腔推小活塞” 的分级受力，在有限的安装空间内实现长行程伸缩（如行程可达 2-5m），适配桥梁架设的高度调整需求；

3. 缓冲与防冲击设计：油缸两端设置 缓冲腔，当活塞运动至行程终点时，缓冲腔油液通过节流孔缓慢排出，降低冲击载荷，避免损坏油缸或桥梁结构；

4. 密封与防污染：采用 “组合密封结构”（如唇形密封 + 导向环 + 防尘圈），既保证高压下的密封性（防止液压油泄漏），又能阻挡施工场景中的灰尘、砂石进入缸筒，保护活塞和缸壁，延长使用寿命。

总结：核心原理一句话概括

       升桥机油缸以帕斯卡定律为基础，通过高压液压油作用于活塞的不同有效面积，实现推力 / 拉力输出，配合控制阀组、同步机构和安全元件，完成升桥机在桥梁架设、顶升过程中的精准、安全、稳定的直线驱动。
